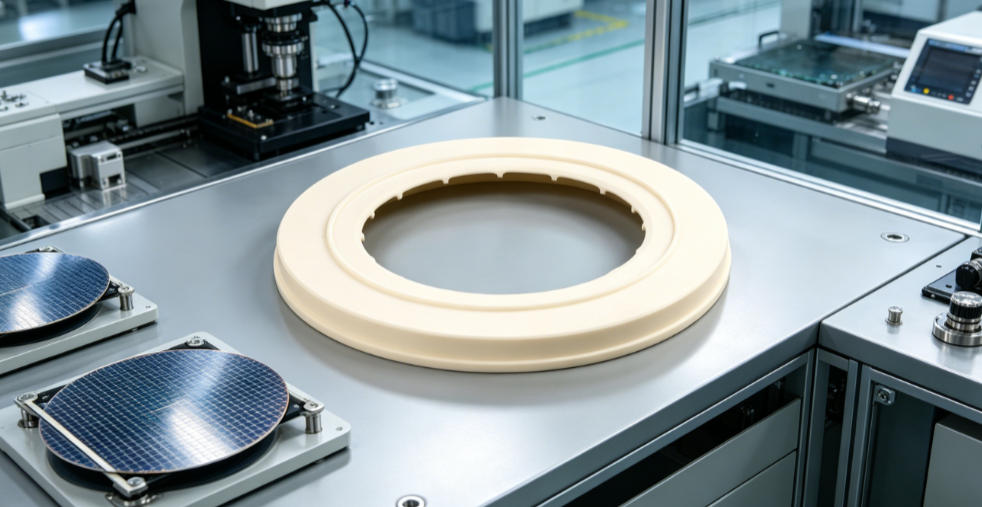

芯片制造的前道工序里，刻蝕和薄膜沉積是決定器件性能的核心步驟。晶圓被送入工藝腔室，直面高溫、強腐蝕性等離子體和精密電場的持續沖擊。而托住晶圓的那塊夾盤，既要牢牢固定住這片極薄的硅片，又要在惡劣環境下保持自身不變形、不污染。氧化鋁陶瓷，恰好滿足了這些幾乎矛盾的要求，入圍加工使用紅榜。那么它是如何承載需求的？以下鉑源小編為您分享。

　　一）等離子體環境下的耐腐蝕能力

　　刻蝕時，氟基或氯基氣體被激發為高活性等離子體，自由基具有極強的腐蝕性。金屬部件在這種環境中會被快速侵蝕，更嚴重的是會釋放金屬顆粒污染晶圓，直接拉低良率。氧化鋁陶瓷化學性質非常穩定，在氟、氯等離子體轟擊下的腐蝕速率遠低于金屬，能從根源上減少顆粒污染。部分先進制程還會在夾盤表面涂覆高純氧化釔涂層，進一步強化耐腐蝕表現，適應納米級工藝對潔凈度的極高要求。

　　二）靜電卡盤的電絕緣基礎

　　現代設備普遍用靜電卡盤吸附晶圓，這對介電層材料的體積電阻率和擊穿電壓要求極高。氧化鋁陶瓷正是制作介電層的理想選擇。在陶瓷層間絲網印刷導電電極并高溫共燒后，可制成能施加數千伏直流高壓的靜電卡盤。通電后，陶瓷表面與晶圓之間產生均勻的靜電吸附力，將晶圓鎖定在加工位置，同時把輕微翹曲的晶圓拉平，使其緊貼夾盤表面。這種緊密接觸是熱傳導和電場均勻分布的物理前提。

　　三）溫度均勻性的控制邏輯

　　刻蝕速率和膜厚對溫度極為敏感，晶圓表面哪怕微小的溫差都會導致工藝不均勻。氧化鋁陶瓷在維持高絕緣性的同時，通過摻雜改性可獲得較高的熱導率。夾盤內部集成分區加熱電極，能對晶圓不同區域獨立控溫，將中心到邊緣的溫差控制在極小范圍內。夾盤背面通入冷卻液或氦氣，氧化鋁陶瓷作為導熱介質把工藝熱量快速傳遞給水冷基板。晶圓與夾盤之間的氦氣薄層，則是這條熱傳導路徑上的關鍵環節。

　　四）納米級平坦度的機械支撐

　　先進制程對晶圓平坦度有納米級的嚴格要求。氧化鋁陶瓷楊氏模量高、硬度極大，在反復的高低溫循環和等離子體轟擊下尺寸幾乎不變化。這種機械穩定性讓晶圓始終保持在絕對平面上，為溫度場和電場的均勻分布提供了物理基準。高剛度也意味著夾盤在長期使用中不易產生微裂紋，從而延長了部件的更換周期。

　　五）多重功能的一體化集成

　　氧化鋁陶瓷夾盤并非簡單的載物板，而是集成了多重功能的結構化部件。它同時承擔機械支撐、靜電吸附、熱傳導和射頻耦合等角色。在刻蝕工序中，它還通過建立直流自偏壓，引導等離子體中的離子垂直轟擊晶圓，實現各向異性的精細刻蝕。

　　綜合可知，刻蝕與沉積工序對夾盤的要求可以用嚴苛來形容，扛得住等離子體腐蝕，承受得了高壓電場，傳導得了精密熱量，維持得住納米級平坦。氧化鋁陶瓷以穩定的化學性質、優異的電絕緣性、可控的導熱能力和極高的機械剛度，把這些看似沖突的需求統一在同一塊材料上，為晶圓提供了潔凈、平坦、溫度均勻的工藝環境。這也是它在半導體核心零部件中難以被替代的根本原因。
