氧化鋯陶瓷結構件在經(jīng)過磨削、拋光等精加工后，表面和孔隙中會附著大量微觀磨屑、金屬結合劑殘留及環(huán)境油污。如果清洗不徹底，這些污染物在后續(xù)裝配、使用中可能造成配合面磨損、真空釋氣污染或涂層結合力下降。對于半導體設備、醫(yī)療器械、精密泵閥等高潔凈度應用，清洗是決定零件品質(zhì)的收官工序。那么。陶瓷加工廠家是怎么正確清洗的呢？本文康柏小編一文說清。

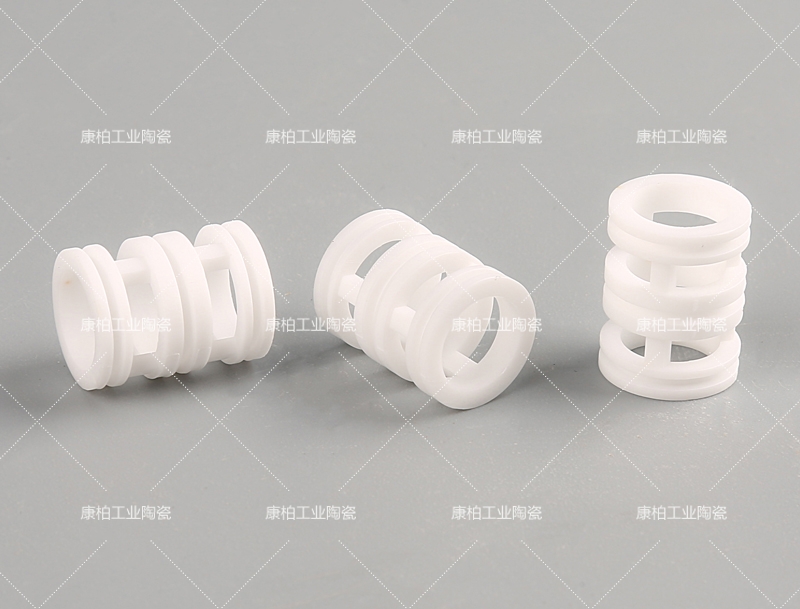

　　氧化鋯陶瓷結構件的清洗流程：

　　一、預清洗去除大顆粒與浮油

　　加工后的氧化鋯陶瓷結構件表面通常存在可見的磨屑或指印油污，直接進入精密清洗會過快污染清洗液。預清洗階段采用無塵擦拭布蘸取無水乙醇或低殘留碳氫清洗劑，對工件表面進行初步擦拭。對帶有溝槽、螺紋、微小貫穿孔的零件，用潔凈壓縮空氣配合尼龍軟毛刷清除松動顆粒。此步驟可顯著延長后續(xù)超聲波清洗液的使用壽命。

　　二、超聲波粗洗剝離乳化頑固油污

　　將氧化鋯陶瓷結構件完全浸沒于加熱至40~60℃的清洗液中，通過超聲波的空化效應作用于表面。粗洗通常持續(xù)10~15分鐘，主要目的是將加工油、指紋油脂從陶瓷表面剝離并乳化。

　　清洗劑的選擇需謹慎。推薦使用弱堿性水基清洗劑（pH 8~10）或非離子型表面活性劑溶液，它們對氧化鋯的晶界腐蝕風險極低，且易于漂洗去除。避免使用含硅、含氯的溶劑，以及強酸強堿類清洗劑，防止殘留離子影響介電性能或引發(fā)生物相容性問題。

　　三、多級超聲波漂洗去除殘留物和顆粒

　　氧化鋯陶瓷結構件粗洗后，工件須立即轉入去離子水或超純水中進行超聲波漂洗。通常設置2~3級逆流漂洗，每級5~10分鐘。漂洗水溫宜與粗洗液接近，以防溫差過大給大尺寸或薄壁件帶來熱應力。

　　此階段的關鍵在于保持漂洗水的潔凈度。漂洗槽最好配置循環(huán)過濾系統(tǒng)，讓清洗下來的顆粒及時被帶走，避免重新沉積到工件表面。對于深孔和盲孔結構，應采用專用夾具固定工件，確?？變?nèi)水流能夠自由交換，必要時在漂洗過程中輔助以緩慢的上下提動或噴流沖刷。

　　四、高潔凈度要求的附加步驟

　　對于要求有機物殘留量極低的應用如真空設備、光學接插件，可在最終漂洗后增加一道溶劑處理步驟。常用的做法是用高純度異丙醇或無水乙醇進行噴淋或浸泡，置換掉工件表面的水分，從而實現(xiàn)干燥后無水漬、無白斑。對于植入類醫(yī)療器械，有時還需在潔凈室環(huán)境下進行末道沖洗，使用注射用水或特定清洗液，進一步提升生物潔凈度。

　　五、干燥確保無痕無水

　　氧化鋯陶瓷的吸濕性極低，但復雜結構仍可能藏匿微量水分。干燥優(yōu)先采用潔凈熱風循環(huán)干燥，溫度設定在80~120℃，持續(xù)干燥至完全無水汽。要避免使用超過150℃的急熱烘烤，尤其是對壁厚不均的大尺寸氧化鋯陶瓷結構件，因為局部溫升過快可能引入殘余熱應力。在亞微米級清潔度要求下，可采用真空干燥技術或異丙醇蒸汽干燥，利用溶劑蒸汽在工件表面冷凝并帶走微小水珠，實現(xiàn)無痕干燥。

　　六、檢驗與潔凈包裝

　　干燥后的氧化鋯陶瓷結構件應在千級或更高潔凈度的環(huán)境下進行外觀檢查。在強光燈下目視無斑點、水痕、粉屑為基本要求，必要時用高倍顯微鏡檢查邊角及孔內(nèi)狀態(tài)。對要求更高的零件，可抽檢做接觸角測試以判斷表面清潔度，或做顆粒物清洗實驗。合格品應立即使用無塵包裝袋抽真空或充氮密封，拒絕二次污染。

　　總之，氧化鋯陶瓷結構件的清洗看似簡單，實則需要根據(jù)零件的幾何結構、表面粗糙度以及最終應用場景來針對性設計流程。通過規(guī)范的預洗、超聲波處理、多級漂洗和受控干燥，可以穩(wěn)定達到從工業(yè)潔凈到醫(yī)療級潔凈的不同標準，為最終產(chǎn)品的可靠性提供保障。
